[Lecture Notes] CMU 14-740 Fundamentals of Telecommunication Networks

Lec 1. Intro

Network Protocols: Define the format (of a message), order of messages sent and received among network entities, and actions taken on message transmission or receipt.

所有Internet的通信活动都由protocol管。

Reliable: 发送到的和接收到的数据一致，顺序一致。要reliable就会有overhead，需要trade-off.

• circuit switching
  • 每一个connection都有一个channel, connection-oriented
  • 在没有connection/call/user使用的时候会导致资源浪费
  • 每一个信号都有time和frequency，同一时刻有不同频率的信号频段都可以传输。如何切分？
    • FDM (Frequency Division Multiplexing) 频分复用
    • TDM (Time Division Multiplexing) 时分复用
• packet switching
  • Connectionless, 没有channel，用多个paths
  • 数据切分成小块，称为packets
  • 所有用户都可以使用完整的带宽，没有FDM、TDM等，statistical sharing
  • Store and forward model: 一条link上有好多个节点，节点必须接收到完整packet才会继续发送给下一个节点
  • 缺点是会有congestion，数据包太多会导致竞争

Lec 2. Architecture

packet switching: 每一个packet都能占用全部的bandwidth，需要queue

如果queue满了，新的packet会被drop（aka lost, 丢包）

---

4 Sources of packet delay

• processing delay (nodal processing)
  • Router接收到packet时需要：①检查bit errors ②决定转发给谁
  • 与router的处理速度有关
• queueing delay
  • router一次只能发一个packet，需要排队等待
  • 与router的congestion level （拥堵情况）、buffer size都有关
  • 范围可以从0到无穷（无穷代表丢包）
  • Traffic intensity $\rho = L \times \lambda / R$ (=输入除以输出)
    • L = Packet Length (bits/pkt)
    • R = Link Speed / Data Rate (bps)
    • $\lambda$ = Average Packet Arrival Rate (pkt/s)
• transmission delay
  • $T_t$ = $L/R$ = Packet Length / Link Bandwidth
• propagation delay
  • 第一个bit发送需要的延迟时间。取决于光速（或物理介质速度）
  • $T_p = d / s$ = Length of physical link / Propagation speed in physical medium

Traceroute：发送给第i个node来回的时间

---

Layered Network Architecture

• Layer的优点

  • 每个layer里面的protocol可以分开设计，互不干扰，简化设计、实现和测试流程

• Layer的缺点

  • duplication：每个layer都做了一些reliability的设计，导致重复
  • 每层layer之间隐藏了信息，可能影响性能（完成某些操作可能需要底层layer的信息）

• ISO OSI reference model / TCP/IP

  • 1970s的时候不同的网络架构互不兼容，无法互相通信，所以ISO搞出了OSI来实现 interoperability

  • ISO: International Standard Organization

  • OSI: Open Systems Interconnection

  • 然后 TCP/IP 把OSI protocol给取代了

  • OSI有7层layer，TCP/IP有5层layer。顶上两个是end-to-end，底下的是hop-by-hop.



Lec 3. Design Principles

Virtual connections

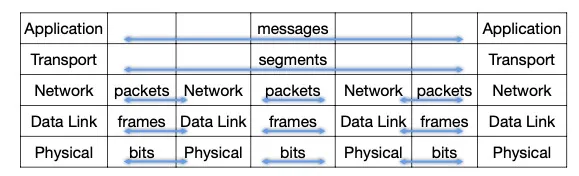

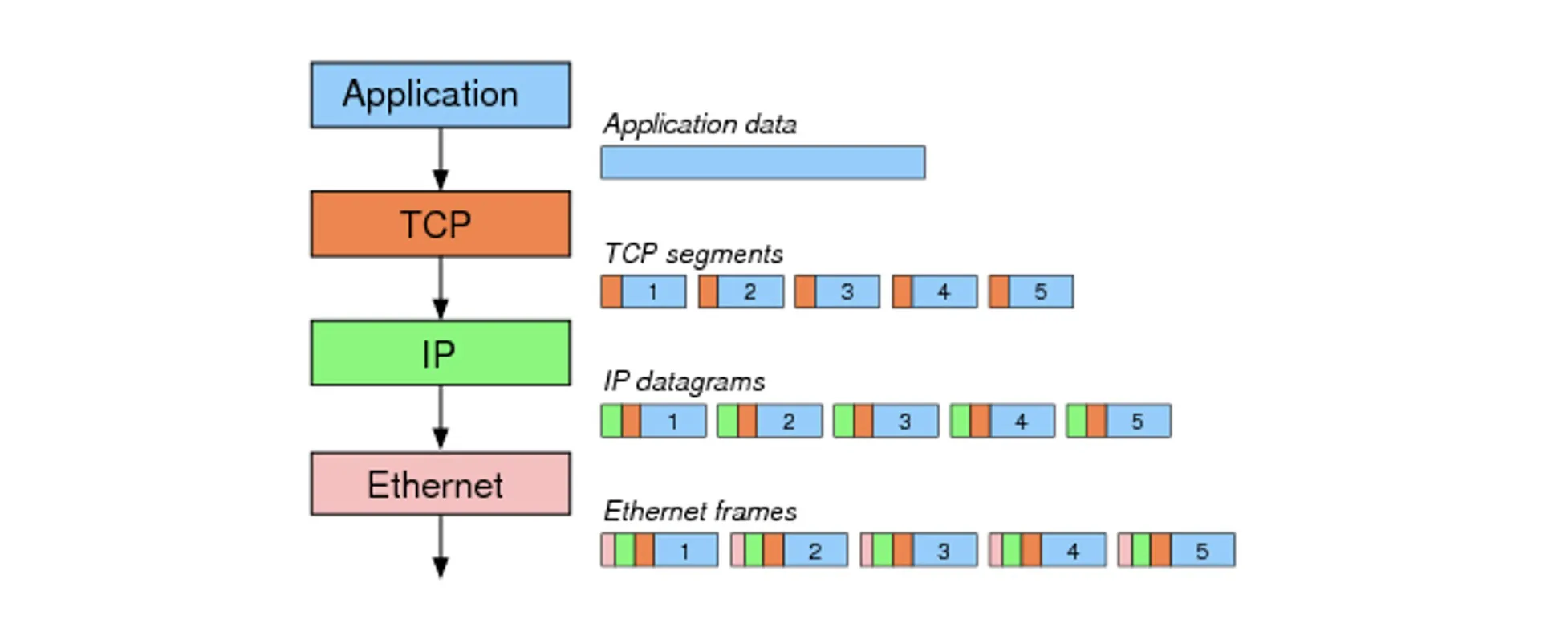

每层layer都有自己的header。

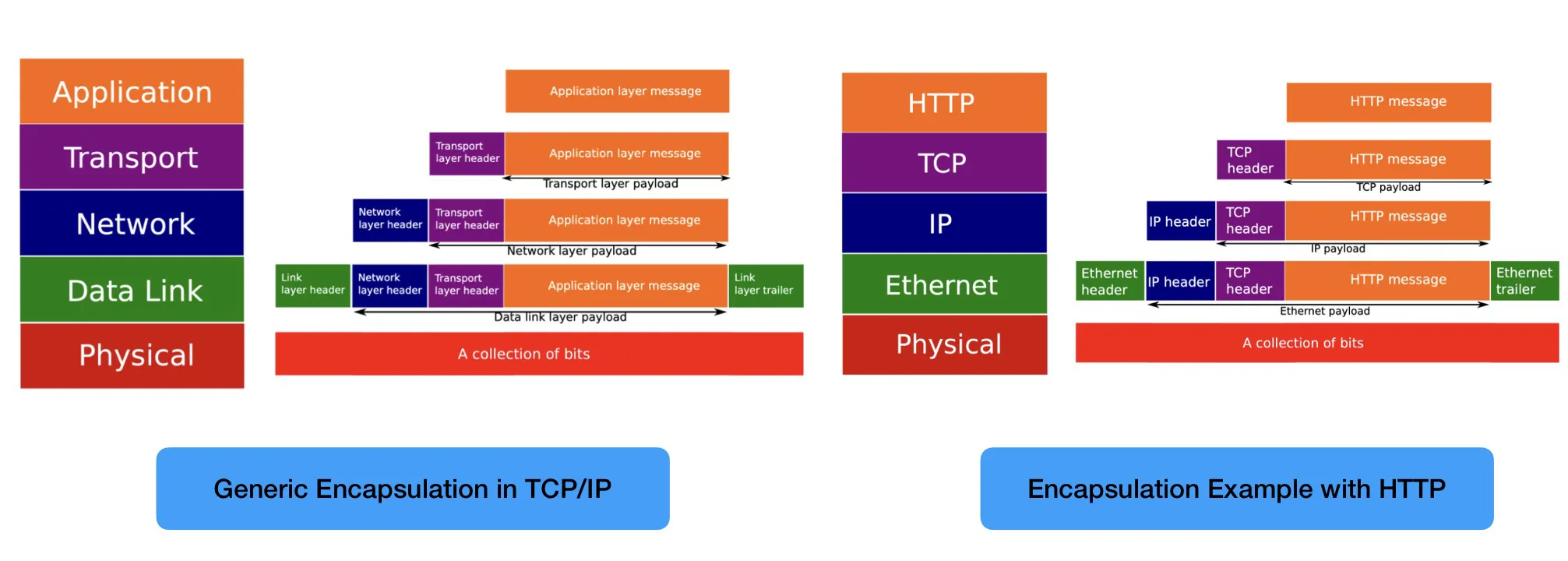

Encapsulation: Sending host, 从更高层layer获取信息，在payload前加一个自己的header

Decapsulation: Receiving host, 从更底层layer获取信息，从自己的header提取信息然后去掉

TCP/IP

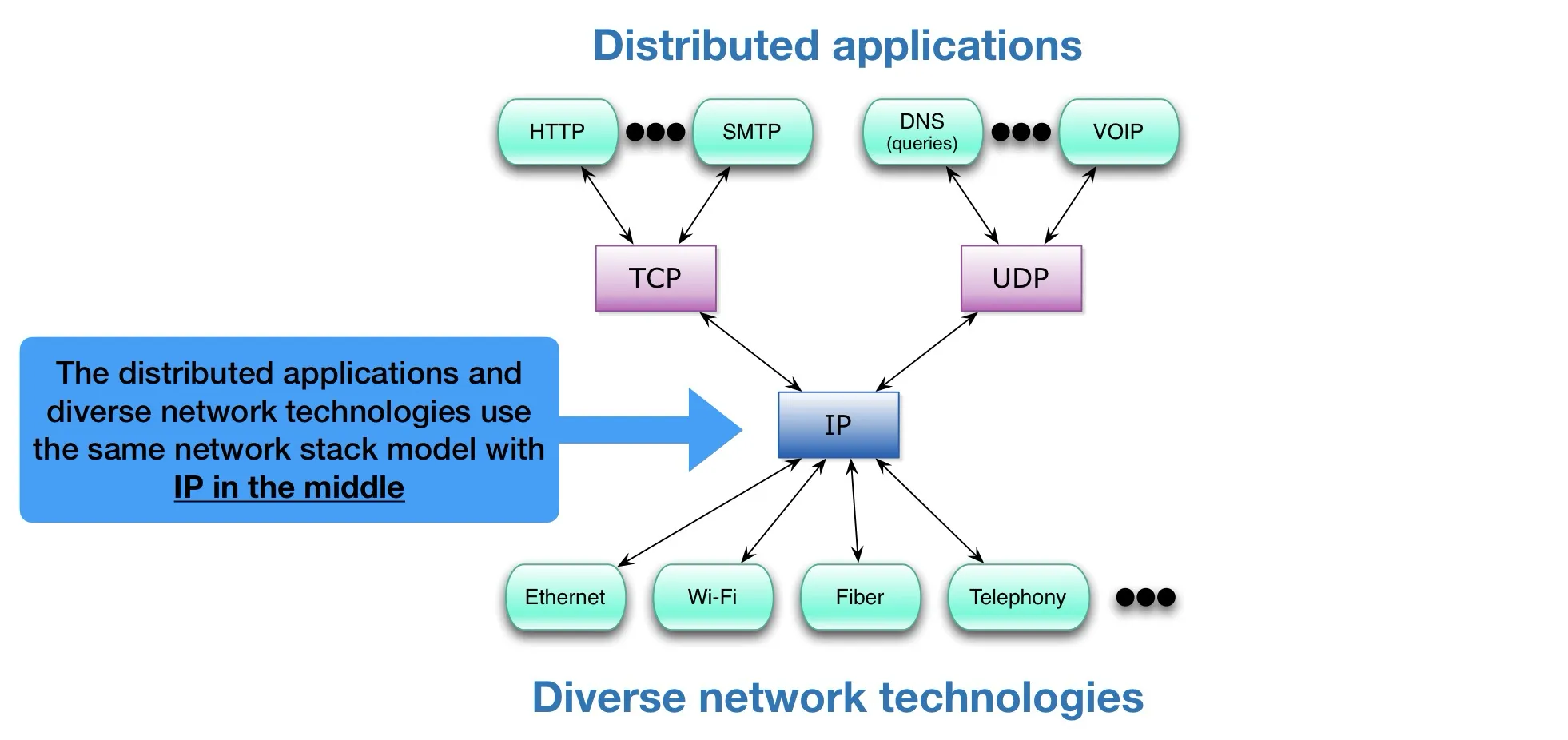

• “Hourglass” design, IP 是最中间的glue，IP的上层和下层都有很多东西

  缺点：IP至关重要，并且改IP很困难，像IPv4到IPv6的迁移非常复杂。

• No Strict layering: 应用程序也可以绕过layer直接用底层。

• 协议需要 standardized.

  • Internet Engineering Task Force (IETF). 每个IETF标准都公开发布了Request for Comments (RFC).
  • 但不是所有RFC都成为了标准。RFC包含实验性的协议

Goals of TCP/IP design

Clark88论文

• Fundamental goal: 把现有的网络给interconnect起来。使用 store-and-forward packet-switching 方法，用 gateways 连接起来.
• Second level goals:
  • continue despite failures 失败了也要继续（失败了要重建连接）
    • 需要保存state(状态信息)，这样连接中断了才能重新建立连接
    • state是存在intermediate nodes还是存在end-hosts? 存在end-hosts里。stateless nodes.
  • 支持多种服务
    • TCP: Connection-oriented; UDP: connectionless
    • 最初TCP的目标是connection-oriented and reliable。Reliability是主要的延迟来源。所以TCP和IP分离了，搞了个UDP。
  • 支持多种网络技术（有线网、无线电等）
  • distributed management 自己需要能管理自己的网络
    • networks can be administered separately
  • cost-effective 效率
  • account for resources used
    • 早期设计的时候没有人在意（现在很多人在意网速）。
  • 上述后两个目标并没有获得太多attention甚至完全没有被考虑过

Lec 4. Internet ISP’s Architecture

The Internet is a Network of Networks.

ISP: Internet Service Provider

A backbone network ISP: 能够让所有customers连接到全球网络

• 最早的时候只有一个backbone ISP叫做 NSFNET
• 但是这样做不好，比如有两个中国电脑通信，仍然需要经过位于美国的全球唯一backbone
• 所以出现了多个 commercial backbone ISP 互相interconnect来实现全球互联网连接

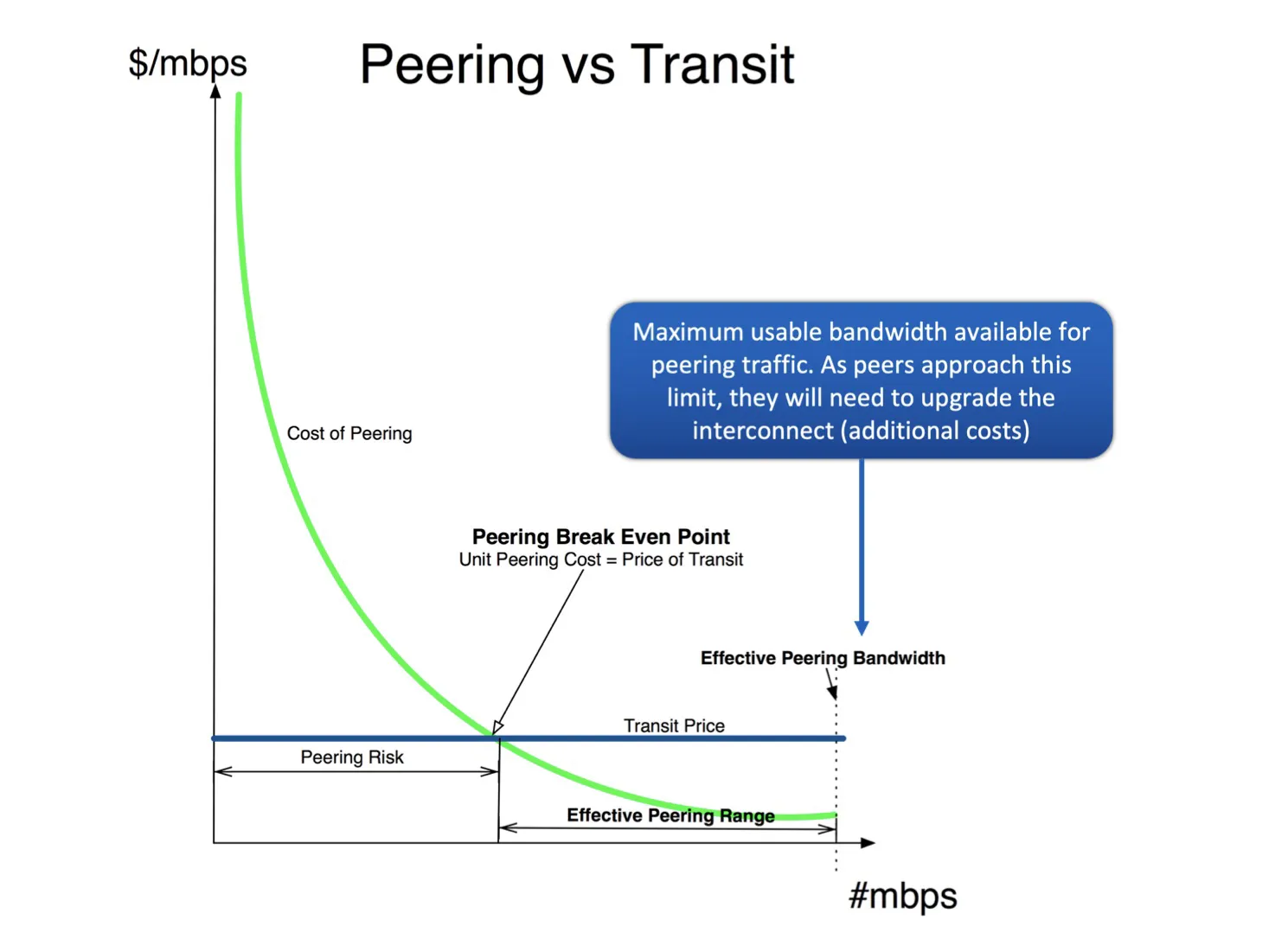

Transit & Peering

Transit interface: 一个backbone ISP将网络传输服务售卖给客户（“客户”指更小的ISP或别的大企业）

Peering interface: ISP之间互相直接访问

• peering通常是免费的，互惠互利，数据直接传输，不经过transit provider
• peering的关系通常是商业机密

Different types of ISP

Tier-1：

• Tier-1的定义已经被滥用，每个ISP都自称自己是Tier-1。通常Tier-1指的是：
  • ① 和一大堆customer有 transit link
  • ② 和一大堆别的Tier-1 backbone ISP有 peering (business) interconnections. (通常有 full-mesh architecture)
• Tier-1网速快，延迟低，全球都有，与很多Tier-2 ISP相连（Tier-2 ISP是Tier-1 ISP的transit customers)
• Tier-1不需要从别的ISP购买transit就可以访问到全球互联网
• Tier-1 ISP通常有一种 restrictive peering policy
  • 不要轻易跟别的非Tier-1 ISP去peer，因为它们是潜在的客户，要向它们收钱

Tier-2:

• 通常来说，不是 Tier-1 的ISP就叫做 Tier-2.
• Tier-2需要从Tier-1 ISP购买transit access
• Tier-2向更下层的客户提供付费transit服务
• Tier-2和Tier-2之间也会peer。通常有一种 open-peering policy
  • Tier-2要和尽可能多的ISP去peer
  • 需要权衡一下成本：Peer会产生 management cost 和 maintenance cost

这几年有个新东西进入了ISP体系结构：Content Providers (Large Enterprise Companies)

Content Providers

• Do not sell transit.
• 可分为以下两类
  • Category A: Focus on content creation
    • 不peering，不运作网络
  • Category B: Sophisticated, large-scale players
    • open peering policy

Lec 5. Application Layer & HTTP

Application Layer $\neq$ User Application

Application Layer provides Services (e.g. SMTP, HTTP, FTP, SSH)

许多Application Layer Services需要先创建一个Transport Layer (TL) connection (channel).

HTTP

HTTP-message 由 request 或 response 组成

Request或Response由 start line, header, empty line 和 message body 组成

• Start line: Request-line 或 Status-line

  • Request-line = Method sp Request-URI sp HTTP-Version CRLF

    e.g. GET /images/logos.html HTTP/1.1

    Method包含 GET, POST, HEAD, PUT, DELETE

    Method中的GET:

    • conditional GET: If-Modified-Since, If-Match
    • partial GET: 只获取一个object的指定byte范围。header中包含RANGE field。

    Method中的 HEAD: 获取metadata（与GET相同，但不包含message body）

    Method中的 OPTIONS: 获取服务器或资源的能力，不获取资源本身

  • Status-line = HTTP-version sp Status-Code sp Reason-Phrase CRLF

    e.g. HTTP/1.1 200 OK\r\n Connection: close...

    Status code 是三位数字：

    • 1xx: informational: 请求已收到，正在处理
    • 2xx: success 成功
    • 3xx: redirection 重定向/完成请求需要更多操作
    • 4xx: client error 因为client的错误导致请求格式错误或无法满足请求
    • 5xx: server error 请求完全正确，但服务器原因导致无法满足请求 (e.g. 505 HTTP Version Not Supported)

• 0个或多个headers (General, Request, or Entity headers)

  • e.g. User-agent: mozilla/5.0... \r\n Connection: close
  • Header包含HTTP request/response的 metadata
    • 日期，时间，Application或服务器信息，缓存控制，46个有定义的header
  • HTTP Request 需要 HOST 这一项（Response不需要）

• 空行 (CRLF)

  空行是为了把header和body区分开

• message body (optional)

Persistent & Non-persistent Connections

HTTP用TCP作为Transport Layer Protocol

(TCP在Transport层，HTTP在Application层)

建立一个HTTP连接需要先建立TCP连接

Round Trip Time (RTT): 发送一条消息并得到回复的所需时间

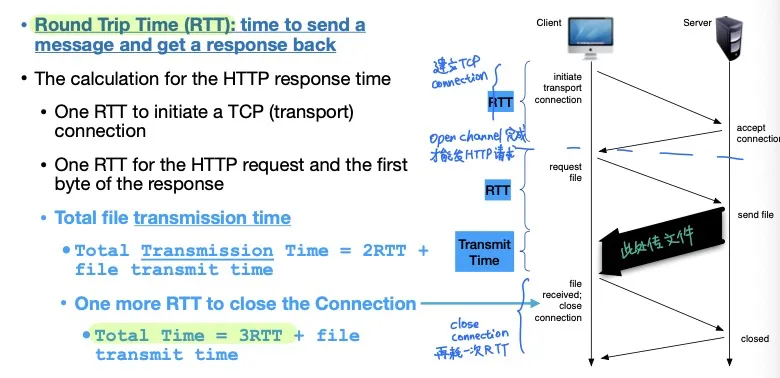

• Non-persistent HTTP

  需要1个RTT建立TCP连接，1个RTT建立HTTP连接，然后传数据，最后1个RTT关闭连接

  Total Transmission Time = 2RTT + file transmit time

  Total Time (包括关闭连接) = 3RTT + file transmit time

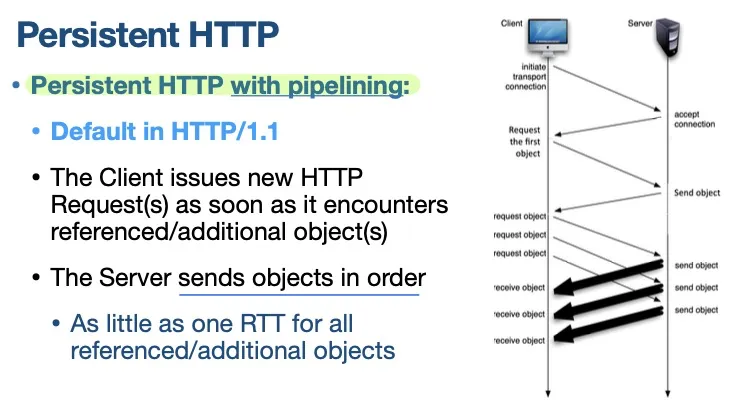

• Persistent HTTP

  • ① Reuse existing TCP connection

    传数据之后不要关闭TCP connection，省去下一次建立TCP连接的时间

  • ② Pipelining at the Application Layer level

    不等到上一个(HTTP)请求收到回复，就发送下一个request。服务器按照顺序发送数据包。这样所有object最少只需要占用1个RTT

    HTTP/1.1默认使用这样的 Persistent HTTP + Pipelining

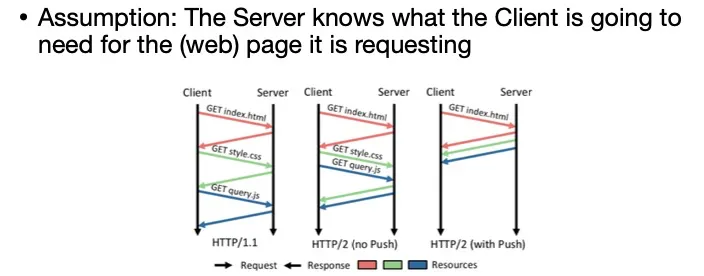

  • Server Push in HTTP 2.0

    服务器提前把client会用到的objects主动发过来，不需要client去请求



Caching

• Web Proxy Caching

  建立一个中转代理 Local Cache (aka Local Web Proxy)

• File Validation in HTTP Caching

  HTTP会想办法确保cache是否valid（cache的文件有没有过期）

  有两种 Cache Expiration Model

  • Origin Server-specified expiration

    服务器使用 Expires 或 max-age header 直接告诉文件多久后过期

  • Heuristic expiration

    服务器不给定过期时间，client请求资源时用 If-modified-since header，问服务器“我手里的资源是否fresh有没有过期？”

    如果资源过期则发送，资源没过期则用 304 Not Modified 避免重新传输。

Lec 6. DNS

DNS services (DNS作用)

• Domain 与 IP address 的转换
• Host aliasing (alias 和 canonical domain names 的转换)
• Mail Server aliasing (MX - Mail Exchange)
• Load distribution across Name Servers (一个域名轮换指向多个服务器)

DNS Protocol

Query and Reply (和HTTP类似)

• query和reply用同样的消息格式：Resource Record (RR)
• 每个**Resource Record (RR)**由五部分组成：(Name, Value, Type, Class, TTL)
• Name: 由RR中的Type决定
• Value: e.g. 对于A解析，value是IP地址；对于CNAME解析，value是另一个域名
• Type: e.g. A, CNAME 等
  • A: Address 指向IPv4地址，AAAA 指向IPv6地址
  • NS: Nameserver: 指向Authoritative (organization) Name Server，例如cmu有自己的DNS，Name=cmu.edu, Value=dns.cmu.edu
  • CNAME: Canonical Name
  • MX: Mail Exchange 指向邮件服务器的hostname
• Class: 通常全都是 IN 意为Internet
• TTL: Time to live 代表这一条RR能被缓存多久，0代表不能缓存

DNS queries 在53号端口上用UDP运行

• Exception：在①Zone transfer②大于512字节的response 时会使用TCP
• 为什么用UDP？因为TCP的overhead通常比整个DNS query都要大

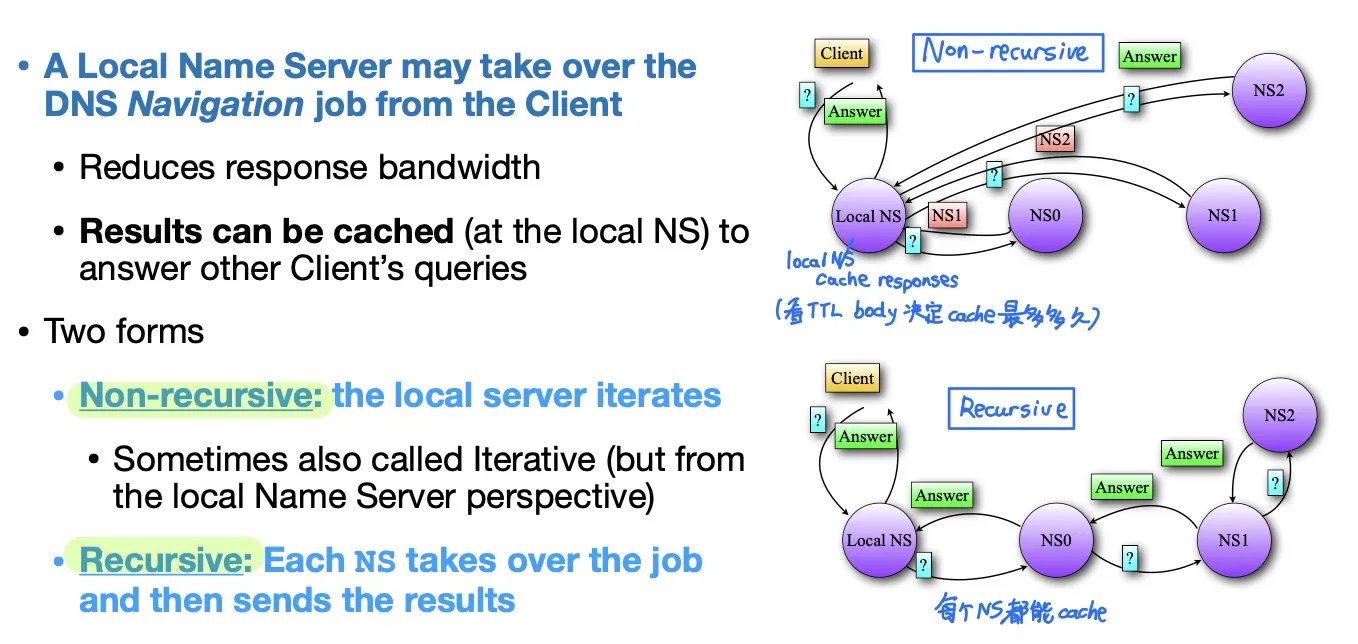

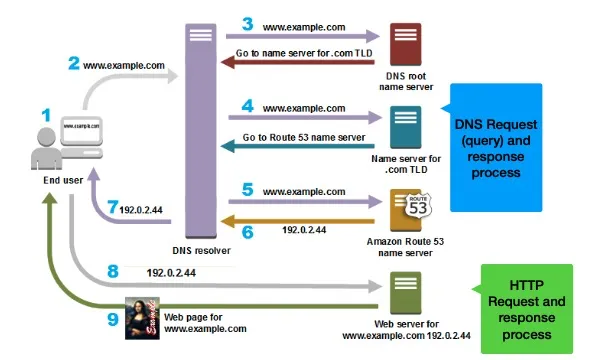

Navigation

Client可能需要问多个Name Servers (NS)

每个Name Server返回指向下一个NS的指针（不止返回NS record，也另外返回一个指向另一个NS的A record）

• Non-recursive (右上图片) 有时也叫 Iterative
• Recursive (右下图片)

DNS caching

• Name Server (NS) 会缓存DNS mapping
• 由TTL决定cache多久
• Local Name Servers (Resolves) 通常缓存Top Level Domain (TLD) servers的IP地址

DNS Name Server Hierarchy

• 1 Root (root name servers)

• 2 Top-Level Domain (TLD Name servers)

• 3 Authoritative (e.g. cmu name servers)

• delegated administrative structure:

  • delegated指域名是反着来的 e.g. library.cmu.edu

  • administrative authority 不一定和 namespace hierarchy相符

    e.g. cs.cmu.edu有自己的name server, drama.cmu.edu没有

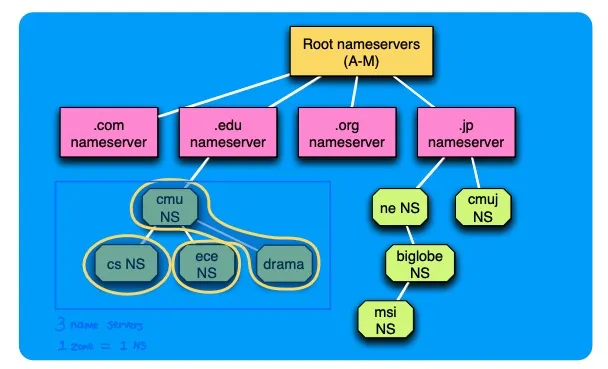

• Zones

  • namespace hierarchy被分成一个一个zones

  • 每一个zone有一个name server

  • zone owner必须：maintain zone data; run redundant name servers (for backup)



  • Root Name Server 知道所有TLD nameserver和它们的地址

    • 一共只有13个root server，标记为a到m

  • TLD （e.g. .com, .org, .net）

    • 由 IANA (Internet Assigned Number Authority) 管理
    • TLD NS知道它自己所有域名的所有authoritative (or intermediate) name server的地址

  • Authoritative NS

  • Local Name Server (DNS Resolver) 也叫 Default Name Server or Resolver

    • 并不严格属于DNS结构
    • 每个organization（公司、学校等）都有一个
    • Act as a proxy

Lec 7. P2P

P2P: Peer-to-peer

Napster (Centralized P2P)

Napster曾经是第一个p2p music-sharing应用

• Centralized: clients存储文件, 中央server只存储peer信息: <file name, ip address, port number>

• 虽然传文件是decentralized，但是定位文件是highly centralized

• ==> 导致的问题: 中央服务器稳定性、中央服务器性能瓶颈

Gnutella (Distributed P2P)

• Fully decentralized (distributed)

  不需要中心的服务器，用户们自己安排自己

• Not scalable

  • fully distributed $\neq$ scalable

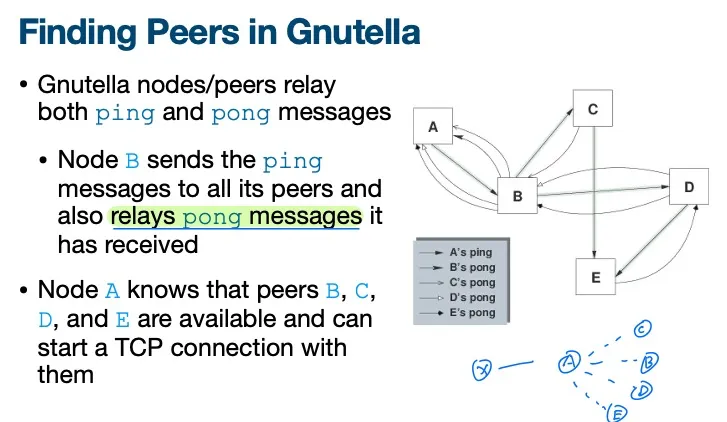

• Bootstraping

  Find peers的方法：每个节点relay ping/pong messages

  这样每个节点都能得到所有bootstrap nodes的列表

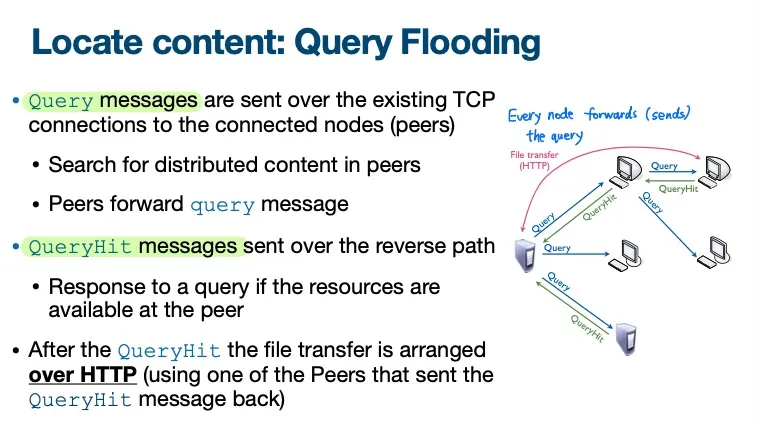

• Locate content: query flooding

  • 节点从现有的TCP连接发出Query消息，相连的Node会relay

  • QueryHit 消息会沿着反向路径发出

  • 为什么reverse path发送而不是直接发？

    因为requester只和它的direct peers有TCP connection，和目标节点可能没有connection

    但是会带来更高的延迟

  • QueryHit 之后使用HTTP传输文件。

  • Not scalable (因为find peer / find content所需的工作量指数级增长)

  • Limited scope query flooding: 在query message中添加 peer-count 属性，每经过一个hop减小1，从而限制hop的次数。

  • 但是仍然会有peer数量太多的问题，并且不能保证一定能找到目标 (no guarantee)



KaZaA (Hybrid/Hierarchical P2P)

KaZaA使用 Hierarchical (Hybrid) Design

每个节点是 Super Node (SN) 或 Ordinary Node (ON)

• SN是leader，ON和SN有TCP连接，部分SN和SN之间有TCP连接
• SN存储了children的信息
• 某一个ON要找文件时，会询问它的parent (SN) 有没有，如果SN和SN的children都找不到所需信息，会问别的SN (SN-to-SN connections)
• 优点: 与Gnutella相比能够支持明显更多的peers，且没有scalability问题
• KaZaA query: client发送query，SN返回 meta data, hash, IP address (of the peer)
• KaZaA实现细节不公开，有人做Reverse engineering
• ON-SN, SN-SN的连接很短，因为node会不断寻找其余workload更小的节点

Lec 8. Transport Layer UDP

Transport Layer

Mission: Offers Peer-to-peer and end-to-end (virtual or logical) connections between two processes (applications) running on remote hosts.

Network Layer provides Internet Protocol (IP)

• IP - packet switching 不提供reliability

  (第一节课内容：circuit switching: connection-oriented, FDM/TDM; packet switching: connectionless)

Transport Layer protocols 主要有TCP和UDP

Transport Layer 主要功能

• Multiplex & De-multiplex: process的信息在发送方TL multiplex，接收方TL de-multiplex

  • 有multiplex一定需要addressing, Transport Layer用port numbers来addressing
  • Port Assignment: 端口一共有三种类型：well-known (0-1023), registered (1024-49151), dynamic or ephemeral (49152-65535)
  • Port numbers are bound to an application

• Breaking data into segments and reassemble at receiver

  • 发送方的Application Layer提供任意长度的信息，Transport Layer会将其切成segments，一个一个发送

    • TL会往每个segments前添加header

    • 后续会被封装成packets(aka datagrams)，然后封装成frames



  • 接收方的Transport Layer接收到segments，重新组装，传给Application layer

• connection setup, state management, connection teardown (if necessary)

• TCP: reliability guarantees.

UDP

缺点：segments可能丢失，可能顺序乱

优点：

• connectionless (不需要handshake/agreement，不需要预先建立连接)
• simple: no state to maintain
• UDP header is smaller
• No congestion or flow control (less processing overhead)
• reliability可以在Application Layer添加，开销更低

UDP常用于

• loss tolerant & rate sensitive (timeliness): 多媒体应用，例如直播
• big overhead compared to transmitted data: payload很小的应用，例如DNS

UDP segment format:

UDP的header一共8bytes/64bits

source port, destination port, length, checksum各占16bits

Notes:

• length是整个segment包含header的长度，单位为bytes
• 为什么需要包含source port number？因为另一边回复时需要用到（需要反转source port#和dest port#）
• checksum: end-to-end detection
  • 发送方：把segments中的所有16-bit words加起来，如果加法过程中产生进位1，则给结果加上进位1。最后反转所有bit。
  • 接收方：把所有segment连带着checksum一起加起来，同样如果产生进位则加上进位。结果必须全1.
  • 如果UDP发现有错误，则会丢弃，如果没错误则上传给application layer

Quiz 1

Lec 9. Reliable Data Transport (RDT)

RDT: Error-free + Bits received in the same order

Network Layer may have faults (bit errors, missing segments, out-of-order of segments)

==> guarantee RDT at Transport Layer (因为Network Layer可能出错，所以在Transport Layer中保证reliability)

RDT Tools

• ACK: positive acknowledgement, NAK: negative acknowledgement
• checksum
• Time expiration
• Retransmission
• Sequence number

Stop-and-wait RDT protocol

每次只发送一个segment

S&W version 1: Checksum, ACK, NAK

• 发送一个segment和checksum之后，等待收到ACK/NAK回复，再发送下一个

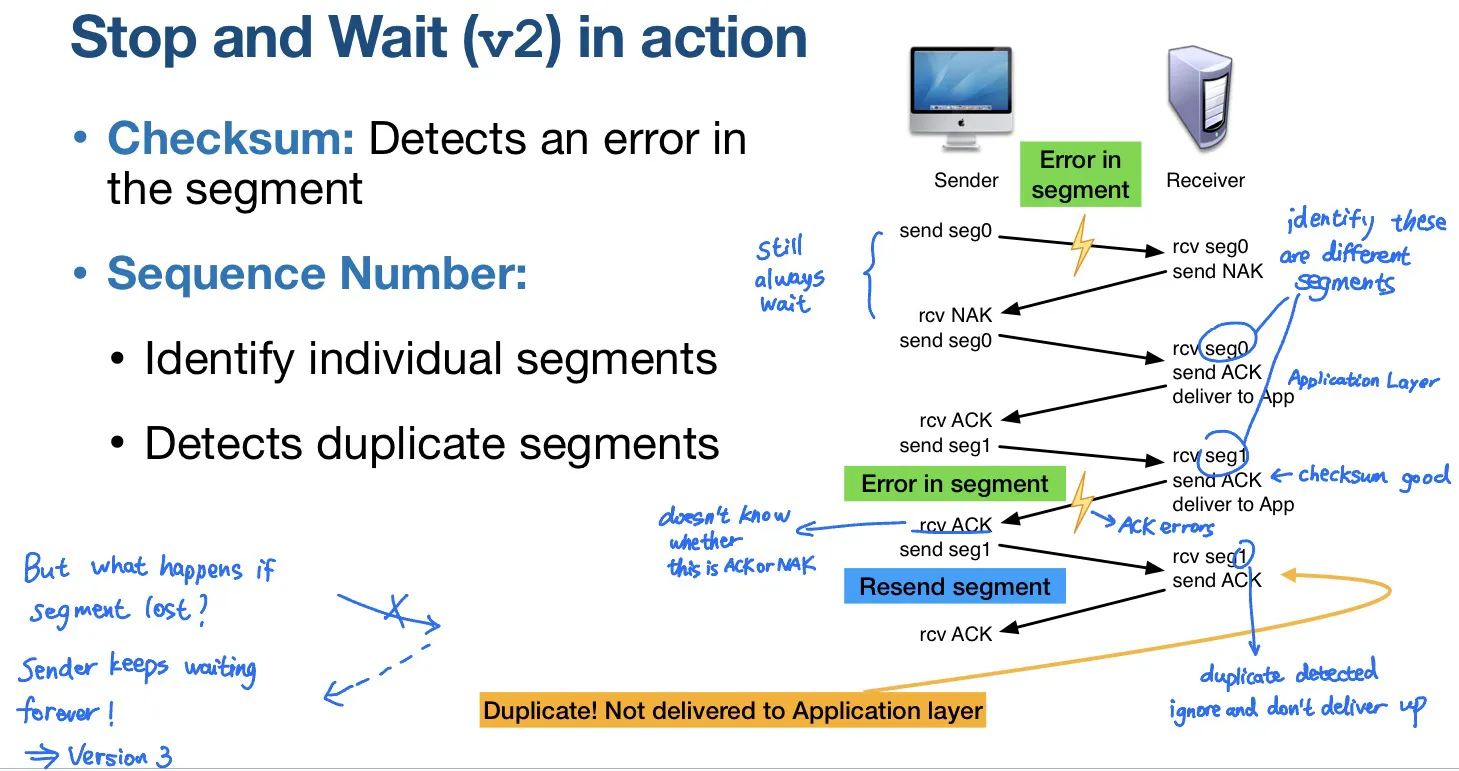

S&W version 2: Checksum, ACK, NAK, 1-bit sequence number

• sequence number 是0或1，下一个segment的sequence number是上一个的比特反转

• 能解决duplicate

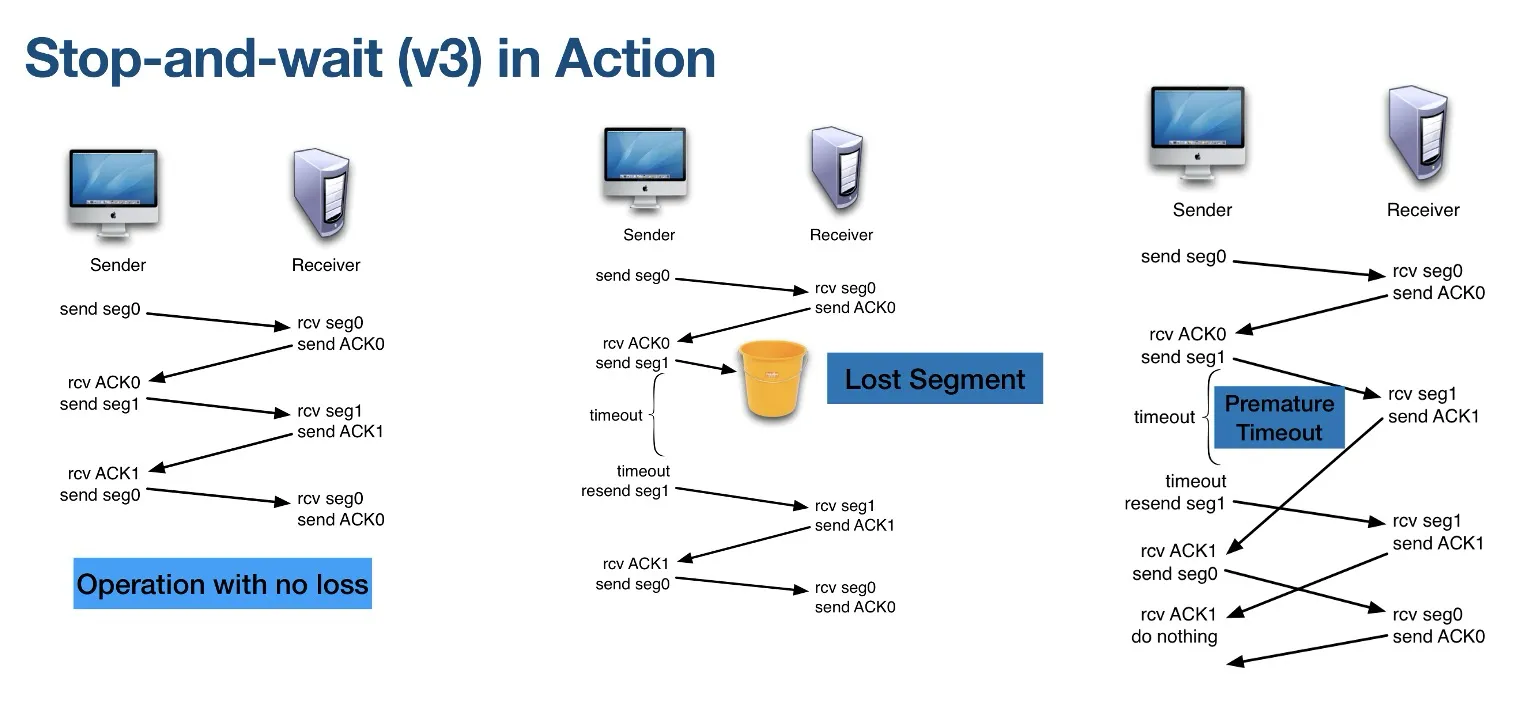

S&W version 3: Checksum, ACK, NAK, 1-bit sequence number, timers

• 解决超时一直收不到ACK/NAK回复，发送方会一直等待的问题

• sequence number可以解决premature timeout(过早超时)导致的duplicate

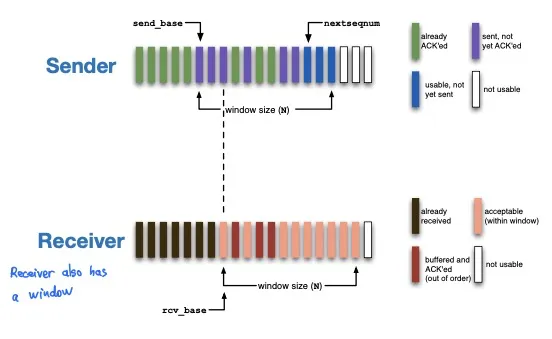

Sliding Window Protocols

上面的Stop-and-wait Utilization很低，可以使用pipeline提高利用率

Sender and Receiver agrees on N (N = size of the sliding window)

GBN和SR

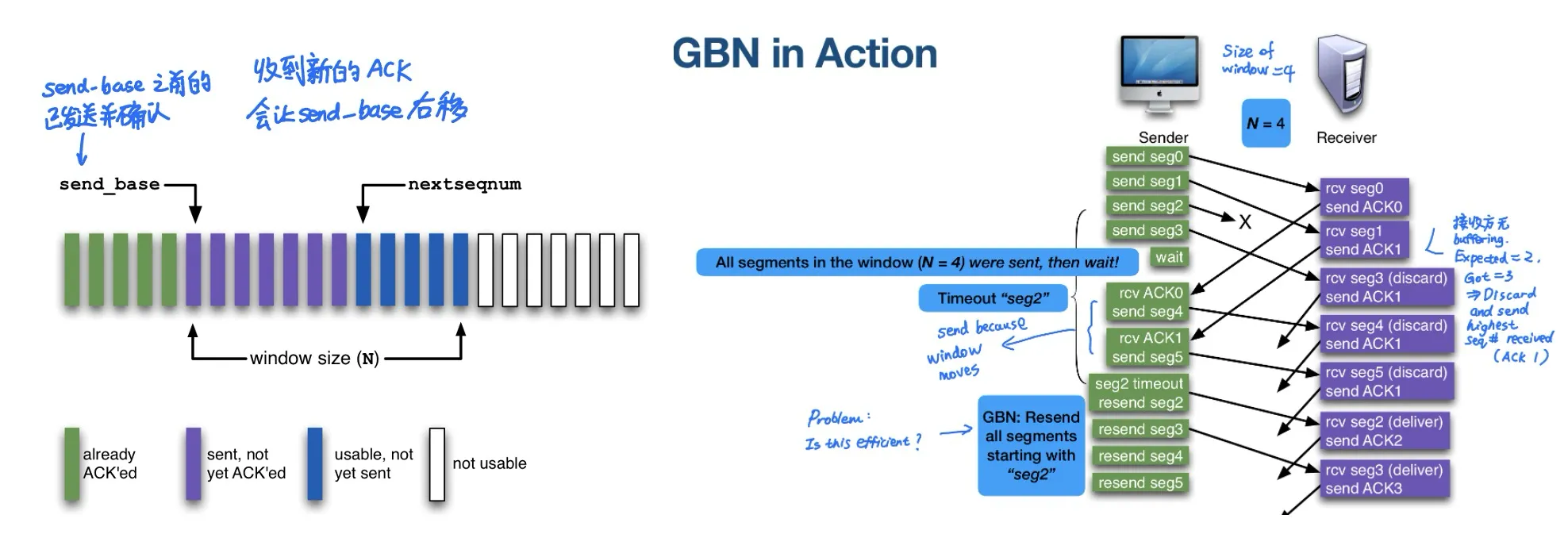

• Go-Back-N (GBN)
  • Sender维护一个滑动窗口
  • ACK(n)代表所有<=n sequence number的segment都已经收到，大于n的可能未收到
  • e.g. 如果发送1,2,3…10，第6个未收到，则6,7,8,9,10都需要重传
  • Receiver没有buffering, 不支持接收out-of-order的segment，如果接收到的segment未按照顺序则会被丢弃
  • minimal state at the ends, especially receiver end: Receiver只需要维护last Seq# ACKed
  •
